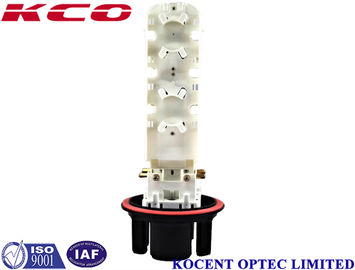

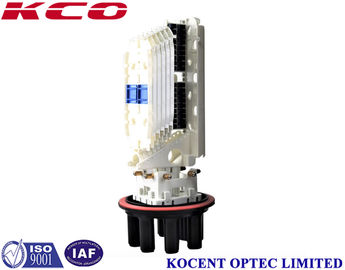

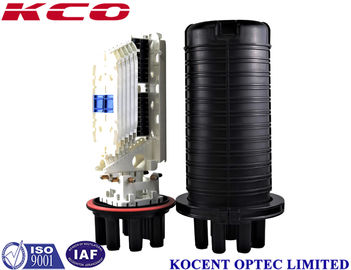

1 در 6 نوع گنبد نوع فیبر نوری بسته شدن اسپلایت با 288 هسته ظرفیت فیبر نوری جعبه مشترک برای شبکه های PLC Splitter
جزئیات محصول
| تایپ کنید | نوع گنبد، نوع افقی | بنادر کابل | 1 در 6 از |
|---|---|---|---|
| قطر کابل | 8.0 تا 22.0 میلی متر | حداقل ظرفیت | 12 هسته |
| حداکثر ظرفیت | 288 هسته | مواد | PPR، ABS، PC، PP |
| برجسته کردن | fiber optic joint closure,fibre optic splice closure |
||
توضیحات محصول
مرور کلی محصول
KCO-05A-32 یک محفظه اتصال فیبر نوری از نوع گنبدی است که برای پیکربندی‌های اسپلیتر PLC 1×32 و 2×32 طراحی شده است. این جعبه اتصال با درجه حفاظت IP67، محافظت قوی برای اتصالات فیبر نوری در محیط‌های بیرونی و صنعتی چالش‌برانگیز را فراهم می‌کند. این محفظه که از پلاستیک ABS یا PP ساخته شده است، تا 288 هسته فیبر را در حداکثر 6 سینی اتصال جای می‌دهد و دارای 1 درگاه ورودی کابل و 6 درگاه خروجی کابل است.
مشخصات کلیدی
شماره قطعه
KCO-05A-32
نام محصول
جعبه اتصال فیبر نوری اسپلیتر
ابعاد
505 × 200 میلی‌متر
وزن
تقریباً 5.0 کیلوگرم
درگاه‌های ورودی کابل
1 درگاه
درگاه‌های خروجی کابل
6 درگاه
ظرفیت فیبر
288 هسته
تعداد سینی اتصال
حداکثر 6 سینی
اسپلیترهای سازگار
1×2، 1×4، 1×8، 1×12، 1×16، 1×24، 1×32
جنس
پلاستیک ABS / PP
محدوده قطر کابل
7.0 – 22.0 میلی‌متر
درجه ضد آب
IP67
دمای کارکرد
−30 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد
بسته‌بندی
6 عدد / جعبه کارتن
اندازه بسته‌بندی
58 × 68 × 45 سانتی‌متر
روش نصب
- یک حلقه کابل با قطر خارجی مناسب انتخاب کرده و آن را از طریق کابل نوری عبور دهید. کابل را پوست بکنید، پوشش‌های بیرونی و داخلی و همچنین لوله شل را بردارید و گریس پرکننده را بشویید و 1.1 تا 1.6 متر فیبر و 30 تا 50 میلی‌متر هسته فولادی را نمایان کنید.
- کارت فشار کابل و کابل را با هسته فولادی تقویت کننده کابل ثابت کنید. اگر قطر کابل کمتر از 10 میلی‌متر است، ابتدا نقطه اتصال کابل را با نوار چسب ببندید تا قطر به 12 میلی‌متر برسد، سپس آن را محکم کنید.
- فیبر را به سینی ذوب و اتصال هدایت کنید. لوله انقباض حرارتی و لوله ذوب حرارتی را به یکی از فیبرهای اتصال وصل کنید. پس از ذوب و اتصال فیبر، لوله انقباض حرارتی و لوله ذوب حرارتی را جابجا کرده و میله تقویت کننده هسته فولاد ضد زنگ (یا کوارتز) را ثابت کنید و اطمینان حاصل کنید که نقطه اتصال در وسط لوله پوشش قرار دارد. لوله را حرارت دهید تا این دو را به هم ذوب کند. اتصال محافظت شده را در سینی laying فیبر قرار دهید (یک سینی می‌تواند 12 هسته را جا دهد).
- فیبر باقی مانده را به طور یکنواخت در سینی ذوب و اتصال قرار دهید و فیبر پیچیده شده را با بست‌های نایلونی ثابت کنید. از سینی‌ها از پایین به بالا استفاده کنید. پس از اتصال تمام فیبرها، لایه بالایی را بپوشانید و آن را محکم کنید.
- محفظه را در جای خود قرار دهید و سیم زمین را مطابق با طرح پروژه نصب کنید.
- نگهدارنده کابل را در نزدیکی ورودی محفظه اتصال و محل اتصال حلقه‌های کابل با نوار درزگیر ببندید. ورودی‌های استفاده نشده را با درپوش ببندید و قسمت‌های مقعر نمایان شده درپوش را با نوار درزگیر کنید. نوارهای درزگیر را در شیار درزگیر در کناره‌های پوسته قرار دهید و گریس را به قسمت مقعر ورودی بدنه بین دو نیمه پوسته بمالید. دو نیمه پوسته را ببندید و با پیچ‌های فولاد ضد زنگ، با اعمال نیروی متعادل، سفت کنید.
- ابزار آویز را مطابق با الزامات laying قرار داده و ثابت کنید.
تصویر محصول
اجزای اصلی
| شماره | نام قطعه | تعداد | کاربرد | توضیحات |
|---|---|---|---|---|
| 1 | پوشش FOSC | 1 عدد | از اتصالات کابل فیبر محافظت می‌کند | — |
| 2 | سینی اتصال فیبر نوری (FOST) | حداکثر 6 سینی (دسته ای)؛ حداکثر 4 سینی (نواری) | محافظ حرارتی را ثابت کرده و فیبرها را نگه می‌دارد | مناسب برای: دسته ای 12/24 هسته؛ نواری 6 عدد |
| 3 | سینی نگهدارنده فیبر | 1 عدد | فیبرها را با پوشش محافظ نگه می‌دارد | — |
| 4 | پایه | 1 مجموعه | ساختار داخلی و خارجی را ثابت می‌کند | — |
| 5 | حلقه پلاستیکی | 1 مجموعه | پوشش FOSC را به پایه ثابت می‌کند | — |
| 6 | اتصال درزگیر | 1 عدد | بین پوشش FOSC و پایه را درزگیری می‌کند | — |
| 7 | شیر تست فشار | 1 مجموعه | پس از تزریق هوا برای تست فشار و درزگیری استفاده می‌شود | پیکربندی طبق نیاز |
| 8 | دستگاه انشعاب زمین | 1 مجموعه | قطعات فلزی کابل‌های فیبر در FOSC را برای اتصال زمین انشعاب می‌دهد | پیکربندی طبق نیاز |
خدمات OEM / ODM
برندینگ سفارشی برای کالاها از جمله کابل‌ها، کیسه‌های بسته‌بندی، برچسب‌ها و سایر سطوح در دسترس است. خدمات OEM و ODM ما همیشه آماده پاسخگویی به الزامات شما هستند.
بسته‌بندی و حمل و نقل
بسته‌بندی
بسته‌بندی استاندارد صادراتی استفاده می‌شود: جعبه کارتن، جعبه چوبی یا پالت چوبی.
حمل و نقل
- اکسپرس بین‌المللی: UPS، TNT، DHL و غیره
- حمل و نقل هوایی بین‌المللی: CA، AA، EA و غیره
- از طریق دریا
