ویژگی ها |
شرایط |
مقادیر مشخص شده |
واحدها |
|
|---|---|---|---|---|
|
ویژگی های نوری |
||||
|
کاهش |
1310nm |
≤0.35 |
[دی بی/کیلومتر] |
|
|
1383nm ((بعد از H2- پیری) |
≤0.35 |
[دی بی/کیلومتر] |
||
|
1460nm |
≤0.25 |
[دی بی/کیلومتر] |
||
|
1550nm |
≤0.21 |
[دی بی/کیلومتر] |
||
|
1625nm |
≤0.23 |
[دی بی/کیلومتر] |
||
|
کاهش نسبت به طول موج حداکثر تفاوت α |
1285-1330nm، در رابطه با 1310nm |
≤0.03 |
[دی بی/کیلومتر] |
|
|
1525-1575nm، در رابطه با 1550nm |
≤0.02 |
[دی بی/کیلومتر] |
||
|
ضریب پراکندگی |
1285-1340nm |
-3.5 تا 35 |
[ps/(nm·km) ] |
|
|
1550nm |
≤18 |
[ps/(nm·km) ] |
||
|
1625nm |
≤22 |
[ps/(nm·km) ] |
||
|
طول موج پراکندگی صفر ((λ0) |
... |
۱۳۰۰- ۱۳۲۴ |
[nm] |
|
|
شیب صفر پراکندگی ((S)0) |
... |
≤0.092 |
[ps/(nm2·km) ] |
|
|
ارزش معمولی |
... |
0.086 |
[ps/(nm2·km) ] |
|
|
PMD |
حداکثر فیبر فردی |
... |
≤0.1 |
[ps/√km] |
| ارزش طراحی لینک ((M=20,Q=0.01%) |
... |
≤0.06 |
[ps/√km] |
|
| ارزش معمولی |
... |
0.04 |
[ps/√km] |
|
|
طول موج قطع کابل (λ)CC) |
... |
≤1260 |
[nm] |
|
|
حالت قطر میدان (MFD) |
1310nm |
8.4-9.2 |
[μm] |
|
|
1550nm |
9.3 تا 103 |
[μm] |
||
|
شاخص شکستگی موثر گروه ((Nاف اف) |
1310nm |
1.466 |
... |
|
|
1550nm |
1.467 |
... |
||
|
قطعات نقطه ای |
1310nm |
≤0.05 |
[دبي] |
|
|
1550nm |
≤0.05 |
[دبي] |
||
|
ویژگی های هندسی |
||||
|
قطر پوشش |
... |
125.0±07 |
[μm] |
|
|
پوشش غیر گرد |
... |
≤0.7 |
[%] |
|
|
قطر پوشش |
... |
۲۳۵ تا ۲۴۵ |
[μm] |
|
|
خطای غلظت پوشش |
... |
≤120 |
[μm] |
|
|
پوشش غیر دایره ای |
... |
≤6.0 |
[%] |
|
|
خطای غلظت هسته |
... |
≤0.5 |
[μm] |
|
|
شعاع پیچ و تاب |
... |
≥4 |
[m] |
|
|
مدت زمان تحویل |
... |
تا 50 تا4 |
[km/reel] |
|
|
ویژگی های محیط زیست |
1310nm، 1550nm و 1625nm |
|||
|
کاهش ناشی از وابستگی به دمای هوا |
-60°C تا +85°C |
≤0.05 |
[دی بی/کیلومتر] |
|
|
کاهش فشار ناشی از چرخه درجه حرارت و رطوبت |
-10°C تا +85°C، 98٪ RH |
≤0.05 |
[دی بی/کیلومتر] |
|
|
کاهش ناشی از وابستگی به آب |
۲۳ درجه سانتیگراد، برای ۳۰ روز |
≤0.05 |
[دی بی/کیلومتر] |
|
|
کاهش گرما ناشی از وابستگی به رطوبت |
85°C و 85٪ RH، برای 30 روز |
≤0.05 |
[دی بی/کیلومتر] |
|
|
پیری با گرما خشک |
85 درجه سانتیگراد، برای 30 روز |
≤0.05 |
[دی بی/کیلومتر] |
|
|
مشخصات مکانیکی |
||||
|
آزمون اثبات |
... |
≥90 |
[N] |
|
|
... |
≥1.0 |
[%] |
||
|
... |
≥100 |
[kpsi] |
||
|
|
... |
... |
... |
|
|
از دست دادن ناشی از کج شدن کلان |
10 دور در اطراف یک لوله با شعاع 15 میلی متری |
1550nm |
≤0.25 |
[دبي] |
| 10 دور در اطراف یک لوله با شعاع 15 میلی متری |
1625nm |
≤1.0 |
[دبي] |
|
| 1 دور یک لوله با شعاع 10 میلی متری |
1550nm |
≤0.75 |
[دبي] |
|
| 1 دور یک لوله با شعاع 10 میلی متری |
1625nm |
≤1.5 |
[دبي] |
|
|
قدرت نوار پوشش |
نیروی متوسط معمولی |
1.5 |
[N] |
|
|
نیروی اوج |
1.3-8.9 |
[N] |
||
|
پارامتر خستگی پویا (n)d) |
... |
≥20 |
... |
|
همه محصولات
-
Fiber Optic Splitter
-
Fiber Optic Patch Cord
-
Fiber Optic Fast Connector
-
No input file specified.
-
Fiber Optic Splice Closure
-
Fiber Optic Terminal Box
-
MPO MTP Patch Cord
-
Optical Fiber Cable
-
Fiber Optic Attenuator
-
Fiber Optic Connectors
-
Fiber Optic Adapter
-
Fiber Optic Polishing Equipment
-
Fiber Optic Tools
-
GPON ONU
-
SFP Fiber Optic Transceiver
-
آقای هنری تایKocent Optec Limited شریک بلند مدت ما است. -
آقای پابلومن وقتی اولین سفارش خود را با Kocent Optec Limited در سال 2014 انجام دادم متعجب شدم. یک ظرف 40GP کابل GYXTW و یک ظرف 20GP برای اتصال سریع ، پچ سیم و آداپتور.
YOFC G657A1 EasyBand Bending Insensitive SM فیبر هسته ای فابری ننگین فیبر نوری برای کابل نوری
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Material | Optical Fiber | Name | Optica Bare Fiber |
|---|---|---|---|
| طول | 50.4 کیلومتر | نوع فیبر | G657A1 |
| Fiber | Single Mode | Cores | Single core |
| Color | Nature color, or 12 color code | Diameter | 125um, 250um |
| Part number | YOFC-G767A2-Color | ||
| برجسته کردن | فیبر خم‌ناپذیر YOFC G657A1,قرقره فیبر نوری خام,کابل نوری با هسته فیبر SM,bare optical fiber spool,SM fiber core optical cable |
||
توضیحات محصول

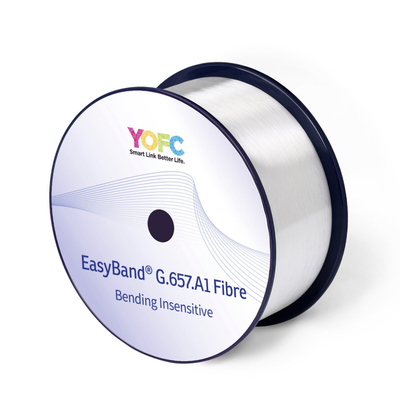

YOFC G657A1 EasyBand Bending Insensitive SM فیبر هسته ای فابری ننگین فیبر نوری برای کابل نوری
1فايبر G657A1 چيست؟
- فیبر تک حالت غیر حساس به خم شدن YOFC EasyBand® شامل تمام ویژگی های فیبر FullBand® است و مقاومت خوبی در برابر خم شدن را فراهم می کند.
- حساسيت زير خم شدن ماکرو و سطح اوج آب کم است.
- آن را به طور جامع برای استفاده در باند O-E-S-C-L (1260-1625 nm) بهینه سازی شده است.
- این مقاومت خوبی را در برابر تلفات اضافی به دلیل خم شدن کم ماکرو در منطقه طول موج 1625 نانومتر ارائه می دهد.
- این نه تنها از برنامه های L-band پشتیبانی می کند بلکه اجازه می دهد تا نصب آسان بدون مراقبت بیش از حد در هنگام ذخیره فیبر، به عنوان مثال، در کاست های اسپلایس، انجام شود.
- برای استفاده از کابل در داخل ساختمان ها، فیبر از نصب با شعاع های خم شدن کابل کوچک و سازمان دهندگان فشرده پشتیبانی می کند.
2کاربرد:
- کابل های کوتاه مدت برای کاربردهای ویژه
- شبکه نوری با عملکرد بالا که در باند O-E-S-C-L کار می کند
- مسیرهای نوری با سرعت بالا در ساختمان ها (FTTx)
- کابل هایی که نیاز به خم شدن کمتری دارند
3استانداردهای محصول:
- یوفک EasyBand® فیبر تک حالت بی حساسیت برای خم شدن، با توصیه G ITU-T مطابقت دارد یا از آن فراتر می رود.652.د/گ657.A1 از جمله مشخصات فیبر نوری IEC 60793-2-50 نوع B1.3/B6.a1.
4G657A2 ویژگی های فیبر:
- کاهش کم که تقاضا برای کار در باند O-E-S-C-L را برآورده می کند
- مقاومت خوب در برابر از دست دادن خم شدن در خم های شعاع کوتاه
- از دست دادن کم خم برای طرح های کابلی بسیار سخت گیرانه از جمله نوار
- PMD پایین که نیازهای انتقال بیت ریت بالا و فاصله طولانی را برآورده می کند
- پارامترهای هندسی دقیق که از دست دادن کم اسپلایس و بهره وری بالای اسپلایس را تضمین می کند
5.مشخصات
خدمات OEM/ODM:
اگر شما می خواهید LOGO برند خود را بر روی کالاها مانند کابل، کیسه بسته، برچسب یا هر جایی نشان دهید. هیچ مشکلی نیست. خدمات OEM و ODM ما همیشه آماده انجام آن است.

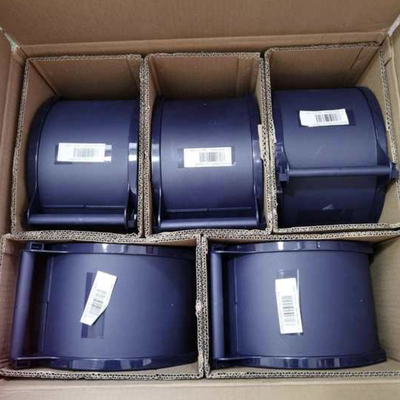

بسته بندی:
طبق گزارش "استارد اگزپورت پیکینگ"
جعبه کارتن، جعبه چوبي، پالت چوبي
حمل و نقل:
- اکسپرس بین المللی مانند UPS، TNT، DHL، و غیره
- خطوط هوایی بین المللی: CA، AA، EA، و غیره
-از طريق دريا
