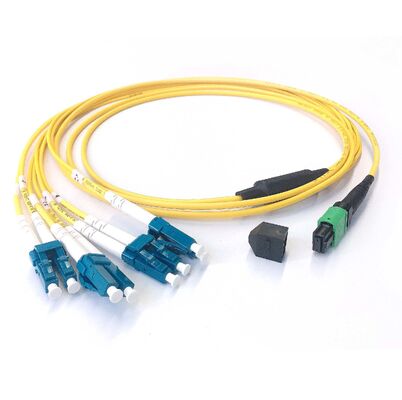

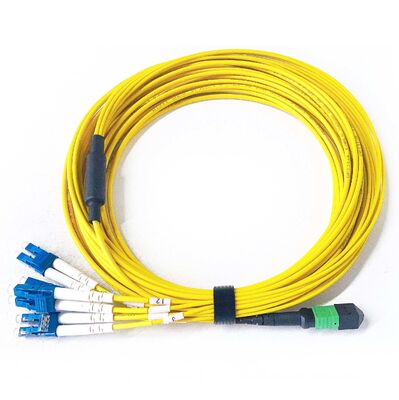

روش قطب پذیری کابل های فیبر نوری تک حالت 8fibers APC MPO-8 MTP-8 به LC Duplex Fiber Optical

  • Single Mode 8fibers APC MPO-8 MTP-8 To LC Duplex Fiber Optical Break-out Patch Cable Polarity Method A B C
  • Single Mode 8fibers APC MPO-8 MTP-8 To LC Duplex Fiber Optical Break-out Patch Cable Polarity Method A B C
  • Single Mode 8fibers APC MPO-8 MTP-8 To LC Duplex Fiber Optical Break-out Patch Cable Polarity Method A B C
  • Single Mode 8fibers APC MPO-8 MTP-8 To LC Duplex Fiber Optical Break-out Patch Cable Polarity Method A B C
محل منبع گوانگدونگ، چین
نام تجاری KCO
گواهی ISO9001, RoHS
شماره مدل MPOA-MPOA-12fo-LSZH-xM
مقدار حداقل تعداد سفارش مذاکره
قیمت negotiable
جزئیات بسته بندی کیسه پلی اتیلن، جعبه کارتن، رول چوبی
زمان تحویل 2 تا 5 روز پس از دریافت پرداخت
شرایط پرداخت Western Union، T/T، L/C
جزئیات محصول
رابط MPO/APC فیبر OS1
پوشش پی وی سی ، lszh از دست دادن درج 0.2db
ضرر برگشتی 55 دسی بل قطر 2.0 میلی متر ، 3.0 میلی متر
طول 1، 3، 5، 7، 10، 15، 20، ... هسته 9/125
تعداد فیبر 8 الیاف، 12 الیاف، 24 الیاف رنگ زرد
پیام بگذارید
توضیحات محصول

Single Mode 8fibers APC MPO-8 MTP-8 to LC Duplex Fiber Optical Break out Patch Cable Polarity Method AB C

توضیحات:

کارخانه فیبر KCO به طور مستقیم کابل اپتیکال قطع کننده فیبر نوری 8 فیبر APC MPO-8 MTP-8 را به صورت تک حالته به فروش می رساند.

  • کابل قطع کننده فیبر نوری دوبلکس MPO-8 / MTP-8 به LC یک پچ کورد فیبر نوری است که کابل اصلی آن مینی کابل 8 فیبر است، کابل پچ یک طرف با نوع پرداخت MPO-8 یا MTP-8 APC و طرف دیگر با کانکتور LC دوبلکس (معمولا نوع LC/UPC) ارائه می شود.
  • همانند کابل ترانک MPO / MTP، کابل‌های پچ شکسته MPO / MTP به LC دارای 3 نوع روش اتصال هستند. آنها نوع A (آموزش از طریق)، نوع B (متقابل اتصال)، نوع C (جفت متقاطع) هستند.
  • MPO APC / MTP APC به یک کابل فیبر نوری با چگالی بالا اشاره دارد که با یک کانکتور MPO / MTP (Multi-fiber Termination Push-on) خاتمه می یابد که دارای نوع پرداخت APC (تماس فیزیکی زاویه دار) است. این برای اتصالات پرسرعت و کم تلفات در شبکه های سازمانی مدرن و مراکز داده طراحی شده است.

گزینه 1: کانکتور MPO-8 APC + کابل مینی SM G657A1 8F + کانکتور دوبلکس LC/UPC

گزینه 2: کانکتور MTP-8 APC + کابل مینی SM G657A1 8F + کانکتور دوبلکس LC/UPC

روش قطب پذیری کابل های فیبر نوری تک حالت 8fibers APC MPO-8 MTP-8 به LC Duplex Fiber Optical 0


قطبیت کابل قطع کننده MPO به LC / MTP به LC

  • 1. نوع A (مستقیم)

نقشه برداری فیبر: فیبر 1 به فیبر 1 (LC)، فیبر 2 به فیبر 2 و غیره متصل می شود.

جهت گیری کلید: از بالا تا کلید پایین.

چگونه کار می کند: از آنجا که این یک مسیر مستقیم را حفظ می کند، چرخش Tx → Rx باید در جای دیگری از شبکه اتفاق بیفتد. برای تکمیل مدار، باید از یک سیم پچ دوبلکس LC استاندارد A-to-B (Crossover) در یک انتها (مثلاً در سوئیچ/فرستنده گیرنده) استفاده کنید.

  • 2. نوع B (معکوس متقاطع)

فیبر نگاشت: فیبر 1 به فیبر 12 (LC) وصل می شود، فیبر 2 به فیبر 11 و غیره متصل می شود.

جهت گیری کلید: Key-Up تا Key-Up.

چگونه کار می کند: این یک چرخش ذاتی در خود کابل ایجاد می کند. به دلیل این معکوس داخلی، برای حفظ جهت گیری صحیح Tx → Rx باید از یک سیم پچ LC A-to-A Straight-Through استفاده کنید.

  • 3. نوع C (تقاطع جفتی)

نقشه برداری فیبر: فیبر 1 به فیبر 2 (LC)، فیبر 2 به فیبر 1، فیبر 3 به فیبر 4 و غیره متصل می شود.

جهت گیری کلید: از بالا تا کلید پایین.

چگونه کار می کند: Pair-flip به طور طبیعی Tx را به Rx از سر به انتها نگاشت می کند، و آن را برای اتصال مستقیم به تجهیزات LC دوبلکس بدون نیاز به سیم های متقاطع ویژه ایده آل می کند. شما از پچ کوردهای استاندارد A-to-B LC در هر دو انتها استفاده می کنید.

روش قطب پذیری کابل های فیبر نوری تک حالت 8fibers APC MPO-8 MTP-8 به LC Duplex Fiber Optical 1


جزئیات محصول

Single Mode 8fibers APC MPO-8 MTP-8 to LC Duplex Fiber Optical Break out Patch Cable Polarity Method AB C

  • سمت رابط A: MPO-8 APC، MTP-8 APC
  • طرف اتصال B: LC/UPC دوبلکس، LC/APC دوبلکس (سایر)
  • نوع فیبر: حالت تک G657A1 / G657A2
  • تعداد فیبر: 8F
  • قطر کابل: 3.0 میلی متر
  • مواد غلاف کابل: LSZH، PVC، OFNR
  • رنگ کابل: زرد (سفارشی)
  • طول شکاف: 30 سانتی متر، 50 سانتی متر
  • قطر کابل شکسته: 2.0 میلی متر
  • قطبیت: سفارشی
  • IL: افت بسیار کم (0.35dB)
  • RL: 55dB
  • طول کابل: سفارشی
  • 100٪ کارخانه قبل از حمل و نقل تست شده است.
  • گزارش تست همراه با هر قطعه است.
  • سرویس OEM: در دسترس است
  • بسته بندی: 1 عدد / کیسه

روش قطب پذیری کابل های فیبر نوری تک حالت 8fibers APC MPO-8 MTP-8 به LC Duplex Fiber Optical 2

برنامه

  • مرکز داده
  • مرکز هوش مصنوعی
  • مرکز اتصال استارلینک
  • FTTH
  • FTTH
  • FTTO
  • FTTC
  • FTTR
  • FTTX

مشخصات:

پارامترهامجموعه های کابل فیبر استاندارد
نوع فیبرSM(G.657A)
مواد ژاکتLSZH/OFNR/PVC
سمت رابط A

MPO APC زن / مرد

MTP APC زن / مرد

سمت رابط B

LC/UPC دوبلکس

دوبلکس LC/APC

دیگران

مواد فرولپلیم پر از شیشه
تست طول موج1310±30/1550±30nm
IL فقدان درج (dB)

≤ 0.35dB (تلفات بسیار کم)

≤ 0.65dB (اتلاف استاندارد)

ضرر برگشتی RL (dB)≥ 55dB (APC)
قابلیت مبادله≤ 0.2dB
مجموعه های کابلکابل تنه
دمای عملیاتی (°C)-10 ~ 70
دمای نگهداری (درجه سانتیگراد)-40 ~ +85
بسته1 واحد / کیسه
*همه مقادیر مشخص شده با کانکتورها هستند.

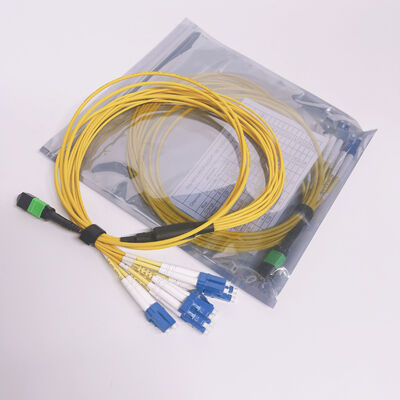

بسته بندی:

روش قطب پذیری کابل های فیبر نوری تک حالت 8fibers APC MPO-8 MTP-8 به LC Duplex Fiber Optical 3


سرویس OEM/ODM:

اگر می خواهید نشان تجاری خود را روی کالاهایی مانند کابل، کیسه بسته، برچسب یا هر جایی نشان دهید. هیچ مشکلی نیست سرویس OEM و ODM ما همیشه آماده انجام آن است.

بسته بندی:

طبق بسته بندی صادراتی Stardard.

جعبه کارتن، جعبه چوبی، پالت.

علامت گذاری استاندارد

حمل و نقل:

  • اکسپرس بین المللی مانند UPS، TNT، DHL و غیره
  • هوای بین المللی: CA، AA، EA و غیره
  • از طریق دریا
