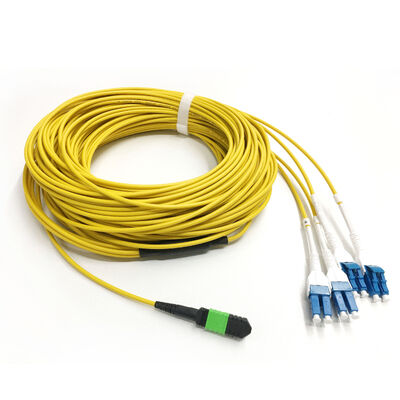

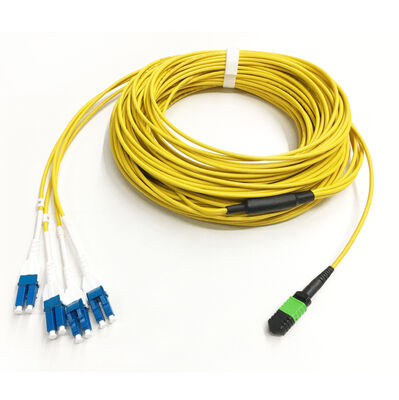

فیبر 8 هسته ای تک حالته G657 MPO To DLC MTP 8F به LC Duplex Uni-boot فیبر نوری شکسته Fan-out Patch Cord
جزئیات محصول
| رابط | MPO/APC | فیبر | OS1 |
|---|---|---|---|
| پوشش | پی وی سی ، lszh | از دست دادن درج | 0.2db |
| ضرر برگشتی | 55 دسی بل | قطر | 2.0 میلی متر ، 3.0 میلی متر |
| طول | 1، 3، 5، 7، 10، 15، 20، ... | هسته | 9/125 |
| تعداد فیبر | 8 الیاف، 12 الیاف، 24 الیاف | رنگ | زرد |
| برجسته کردن | پچ کورد فیبر MPO تک حالته G657,کابل شکست فیبر دوبلکس MTP به LC,سیم فیبر MPO به DLC 8 هسته |
||
توضیحات محصول
فیبر 8 هسته ای تک حالته G657 MPO To DLC MTP 8F به LC Duplex Uni-boot فیبر نوری شکسته Fan-out Patch Cord
توضیحات:
کارخانه فیبر KCO به طور مستقیم فیبر 8 هسته ای G657 تک حالته MPO به DLC MTP 8F به LC Duplex Uni-boot فیبر نوری شکسته فن-اوت پچ کورد
- MPO To DLC / MTP 8F به LC Duplex Uni-boot Fiber Optical Break-out Fan-out Patch Cord یک پچ کورد فیبر نوری است که کابل اصلی آن میکرو کابل 8f است.
- کابل پچ یک طرف دارای نوع پرداخت MPO-8 یا MTP-8 APC است و طرف دیگر با کانکتور تک بوت LC دوبلکس (معمولاً از نوع LC/UPC است).
- مانند کابل ترانک MPO / MTP، کابل های قطع کننده فیبر نوری uni-boot دوبلکس MPO-8 / MTP-8 به LC دارای 3 نوع روش اتصال هستند. آنها نوع A (trainght از طریق)، نوع B (متقابل اتصال)، نوع C (جفت متقاطع).

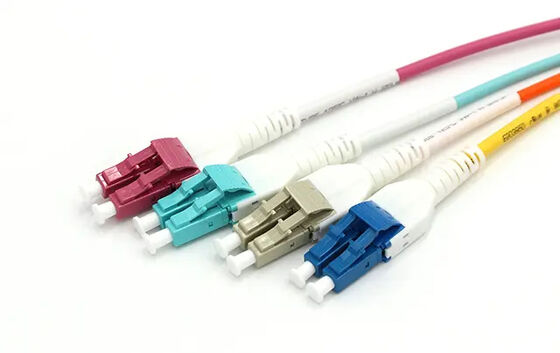

- کانکتورهای یونی بوت LC دوبلکس فیبر نوری فشرده ای هستند که دو فیبر را در یک بوت واحد ترکیب می کند. این امکان را به یک کابل میدهد تا سیگنالهای ارسال و دریافت را حمل کند و بخش عمدهای از وصلههای دوبلکس سنتی را به نصف کاهش دهد. این ویژگی باعث صرفه جویی در فضا، برگشت آسان قطبیت و تنظیم آسان کابل می شود.
- کانکتور LC Uniboot: از یک کابل گرد حاوی هر دو فیبر استفاده می کند. هر دو یک چکمه مشترک دارند.
گزینه 1: کانکتور MPO-8 APC + کابل مینی SM G657A1 8F + کانکتور LC/UPC Duplex Uni-boot
گزینه 2: کانکتور MTP-8 APC + کابل مینی SM G657A1 8F + کانکتور LC/UPC Duplex Uni-boot
MPO To DLC MTP 8F به LC Duplex Uni-boot فیبر نوری خروجی Fan-out پچ سیم قطبی
- 1. نوع A (مستقیم): از پایین تا کلید پایین
نقشه برداری فیبر: فیبر 1 به فیبر 1 (LC)، فیبر 2 به فیبر 2 و غیره.
چگونه کار می کند: از آنجا که این یک مسیر مستقیم را حفظ می کند، چرخش Tx → Rx باید در جای دیگری از شبکه اتفاق بیفتد. برای تکمیل مدار، باید از یک سیم پچ دوبلکس LC استاندارد A-to-B (Crossover) در یک انتها (مثلاً در سوئیچ/فرستنده گیرنده) استفاده کنید.
- 2. نوع B (Cross Connect): کلید تا کلید بالا
نقشه برداری فیبر: فیبر 1 به فیبر 12 (LC)، فیبر 2 به فیبر 11 وصل می شود و غیره.
چگونه کار می کند: این یک چرخش ذاتی در خود کابل ایجاد می کند. به دلیل این معکوس داخلی، برای حفظ جهت گیری صحیح Tx → Rx باید از یک سیم پچ LC A-to-A Straight-Through استفاده کنید.
- 3. نوع C (Cross Pair-Flipped): از پایین تا کلید پایین
نقشه برداری فیبر: فیبر 1 به فیبر 2 (LC)، فیبر 2 به فیبر 1، فیبر 3 به فیبر 4، فیبر 4 به فیبر 3 و غیره.
چگونه کار می کند: Pair-flip به طور طبیعی Tx را به Rx از سر به انتها نگاشت می کند، و آن را برای اتصال مستقیم به تجهیزات uniboot LC دوبلکس بدون نیاز به سیم های متقاطع خاصی ایده آل می کند.
استفاده اصلی
فیبر 8 هسته ای تک حالته G657 MPO To DLC MTP 8F تا LC Duplex Uni-boot Fiber Optical Break out Fan-out Patch Cordها برای اتصال تجهیزات چند فیبر با سرعت بالا به دستگاه های دوبلکس با سرعت پایین استفاده می شوند. موارد استفاده اصلی آن عبارتند از:
- تقسیم پورت (40G/100G تا 10G/25G): میتوانید انتهای MPO را به یک فرستنده گیرنده با سرعت بالا (مانند QSFP+، QSFP28) روی یک سوئیچ هسته وصل کنید. LC uniboot به پایان می رسد و سپس به سرورها یا سوئیچ های با سرعت پایین تر وصل می شود.
- یکپارچه سازی درهم ریختگی کابل: چندین پچ پنل استاندارد LC را در یک کابل تنه MPO جمع می کند. این کار جرم کابل را کاهش می دهد و جریان هوا را در داخل رک های شلوغ سرور باز می کند.
- اتصالات مستقیم تجهیزات به پنل: به راحتی مسیرهای فیبر با چگالی بالا ستون فقرات را مستقیماً به لبههای سختافزار استاندارد LC متصل میکند.
کاربرد
- مرکز داده
- مرکز هوش مصنوعی
- مرکز اتصال استارلینک
- FTTH
- FTTH
- FTTO
- FTTC
- FTTR
- FTTX
مشخصات:
| پارامترها | مجموعه های کابل فیبر استاندارد | |
| نوع فیبر | SM(G.657A) | |
| مواد ژاکت | LSZH/OFNR/PVC | |
| سمت رابط A |
MPO APC زن / مرد MTP APC زن / مرد |
|
| سمت رابط B |
LC/UPC دوبلکس uni-boot LC/APC دوبلکس uni-boot دیگران |
|
| مواد فرول | پلیم پر از شیشه | |
| تست طول موج | 1310±30/1550±30nm | |
| IL فقدان درج (dB) |
≤ 0.35dB (تلفات بسیار کم) ≤ 0.65dB (اتلاف استاندارد) |
|
| ضرر برگشتی RL (dB) | ≥ 55dB (APC) | |
| قابلیت مبادله | ≤ 0.2dB | |
| مجموعه های کابل | کابل تنه | |
| دمای عملیاتی (°C) | -10 ~ 70 | |
| دمای نگهداری (درجه سانتیگراد) | -40 ~ +85 | |
| بسته | 1 واحد / کیسه | |
| *همه مقادیر مشخص شده با کانکتورها هستند. | ||
بسته بندی:
سرویس OEM/ODM:
اگر می خواهید نشان تجاری خود را روی کالاهایی مانند کابل، کیسه بسته، برچسب یا هر جایی نشان دهید. هیچ مشکلی نیست سرویس OEM و ODM ما همیشه آماده انجام آن است.
بسته بندی:
طبق بسته بندی صادراتی Stardard.
جعبه کارتن، جعبه چوبی، پالت.
علامت گذاری استاندارد
حمل و نقل:
- اکسپرس بین المللی مانند UPS، TNT، DHL و غیره
- هوای بین المللی: CA، AA، EA و غیره
- از طریق دریا
