کابل فیبر نوری هوایی خودنگهدار 96 رشته چند حالته OM3 با ساختار لوله آزاد و شکل 8 برای فضای باز
جزئیات محصول
| مواد | PE، LDPE، HDPE | نام | کابل فیبر نوری فضای باز |
|---|---|---|---|
| طول | 1 کیلومتر ~ 5 کیلومتر هر رول | نوع کابل | گیتک8 |
| فیبر | تک حالت ، چند حالته | هسته ها | 2 هسته تا 288 هسته |
| رنگ | سیاه | قطر | 9.0 میلی متر |
| شماره قطعه | GYTC8S-XA1 | ||
| برجسته کردن | کابل هوایی فیبر نوری 96,کابل فیبر نوری چند حالته OM3 شکل-8,کابل هوایی فیبر نوری خود پشتیبانی |
||
توضیحات محصول
مرور کلی محصول
کابل فیبر نوری هوایی GYTC8Y شکل 8، یک کابل فیبر نوری فضای باز کلاسیک با استحکام فلزی و لوله شل خود نگهدارنده است. این کابل به طور گسترده برای نصب مستقیم هوایی بدون نیاز به سیم پیام رسان جداگانه استفاده می شود.
این کابل هوایی چند حالته شکل 8 خود نگهدارنده مخصوص فضای باز، فیبر چند حالته OM3 50/125 میکرومتر بهینه شده با لیزر را با ساختار هوایی یکپارچه شکل 8 بالغ GYTC8Y ترکیب می کند.
مقطع عرضی یکپارچه "8" آن، واحد انتقال نوری و پیام رسان فولادی گالوانیزه با کشش بالا را در یک غلاف بیرونی پیوسته HDPE متحد می کند و آن را به یک راه حل مقرون به صرفه و با قابلیت اطمینان بالا برای ساخت شبکه های هوایی مخابراتی جهانی تبدیل می کند.
ظرفیت کابل از 2 فیبر تا 288 فیبر متغیر است. این کابل نیاز به استقرار سیم پیام رسان جداگانه را از بین می برد و عملکرد انتقال پرسرعت در مسافت کوتاه و سازگاری قوی با محیط بیرونی را برای سناریوهای اتصال متقابل شبکه پرسرعت بین ساختمان ها فراهم می کند.
استاندارد تولید
این کابل به شدت با مشخصات اصلی صنعت جهانی از جمله YD/T 1155، GB/T 13993، YD/T 901-2018 و استانداردهای بین المللی سری IEC 60794-1 مطابقت دارد و از قابلیت همکاری کامل با سیستم های شبکه فیبر اصلی جهانی اطمینان حاصل می کند.

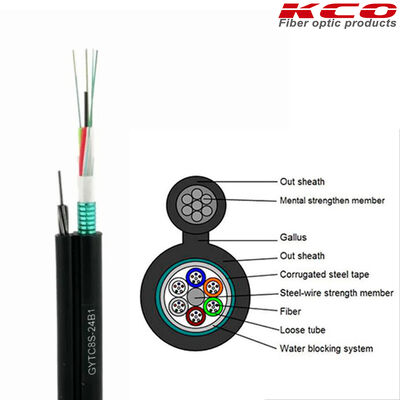

ساختار کابل هوایی فیبر نوری GYTC8Y
1. واحد نوری داخلی
- فیبرهای نوری: 2 تا 288 فیبر (چند حالته OM3) با پوشش دوگانه 250 میکرومتر پخت شده با UV، کدگذاری شده بر اساس استاندارد TIA-598-A برای شناسایی آسان.
- لوله های شل: فیبرها در لوله های شل PBT مقاوم در برابر هیدرولیز با مدول بالا قرار دارند که هر کدام تا 12 فیبر را در خود جای می دهند. لوله ها کاملاً با ژل مسدود کننده آب تیکسوتروپیک پر شده اند تا فیبرها را از رطوبت جدا کرده و تنش مکانیکی را بافر کنند.
- طناب های پرکننده: هنگامی که تعداد لوله های شل برای تشکیل یک لایه رشته ای دایره ای کامل کافی نباشد، طناب های پرکننده با کشش بالا و غیر جاذب رطوبت برای حفظ گردی هسته کابل رشته ای اضافه می شوند.
2. لایه هسته کابل
- عضو استحکام مرکزی فلزی: یک سیم فولادی گالوانیزه جامد از مرکز هندسی هسته کابل رشته ای عبور می کند و استحکام کششی هسته را برای کل واحد انتقال نوری فراهم می کند و از کشیدگی فیبر تحت کشش طولانی مدت هوایی جلوگیری می کند.
- لایه رشته ای S-Z:تمام لوله های شل و طناب های پرکننده با استفاده از فناوری رشته ای معکوس S-Z بهینه شده در اطراف عضو استحکام مرکزی رشته می شوند و افزونگی کافی فیبر را برای اطمینان از عدم اعمال کشش اضافی به فیبرها در حین خم شدن یا کشش، حفظ می کنند.
- سیستم مسدود کننده کامل آب:نوار مسدود کننده آب بین لایه های رشته ای قرار می گیرد و یک نوار مسدود کننده آب با مقطع کامل کل هسته رشته ای را می پوشاند و از مهاجرت طولی آب در داخل کابل جلوگیری می کند.
- مانع رطوبت طولی APL:یک لایه نازک از نوار لمینت شده آلومینیوم-پلی اتیلن (APL) به صورت طولی در اطراف نوار مسدود کننده آب پیچیده می شود و یک مانع فلزی مهر و موم شده برای جلوگیری از ورود رطوبت جانبی و افزایش بیشتر مقاومت کابل در برابر رطوبت تشکیل می دهد.
3. غلاف بیرونی یکپارچه شکل 8
- واحد بالایی تحمل بار:یک سیم پیام رسان فولادی گالوانیزه با استحکام بالا به قطر 1.7 تا 3.5 میلی متر در "حلقه دایره ای" بالایی پروفیل شکل 8 تعبیه شده است. این سیم 100٪ بار کششی تعلیق را در حین استقرار هوایی تحمل می کند، با نیروی کششی مجاز طولانی مدت تا 1500 نیوتن و نیروی کششی اوج کوتاه مدت تا 5000 نیوتن.
- غلاف واحد نوری پایینی:هسته کابل پوشیده شده با APL کاملاً در "حلقه دایره ای" پایینی پروفیل شکل 8 کپسوله شده است، به طوری که غلاف به طور محکم به لایه APL متصل می شود تا یک ساختار قابل اعتماد مهر و موم شده در برابر رطوبت تشکیل دهد.
- غلاف بیرونی یکپارچه HDPE:پیام رسان فولادی بالایی و هسته کابل پایینی در یک غلاف پیوسته پلی اتیلن با چگالی بالا (HDPE) سیاه رنگ، مخلوط با تثبیت کننده های UV و افزودنی های ضد پیری، هم اکسترود می شوند. ضخامت غلاف به شدت برای برآورده کردن الزامات مقاومت در برابر آب و هوای طولانی مدت در فضای باز کنترل می شود، با ابعاد کلی معمول از 8.0 × 14.9 میلی متر (2 تا 30 هسته) تا 13.5 × 20.8 میلی متر (144 هسته).
ویژگی های کلیدی
- قطر کم کابل با ساختار شکل 8
- سیم های رشته ای خود نگهدارنده برای نصب آسان
- عملکرد مکانیکی و محیطی عالی
- پراکندگی و تضعیف کم
- عضو استحکام سیم فولادی استحکام کششی بالا را تضمین می کند
- نوار فولادی موج دار و غلاف بیرونی PE مقاومت در برابر له شدگی را تضمین می کند
- سیستم مسدود کننده آب برای بهبود قابلیت ضد آب
کاربردها
- برای توزیع در فضای باز استفاده می شود
- مناسب برای نصب هوایی
- ارتباطات شبکه دوربرد و شبکه محلی (LAN)
مشخصات فیبر
| پارامتر | واحد | مشخصات |
|---|---|---|
| سبک فیبر | — | MM (چند حالته) |
| شرایط | نانومتر | 850 / 1300 |
| تضعیف | dB/km | ≤3.0 / 1.0 |
| پراکندگی (1550 نانومتر) | ps/(nm·km) | پراکندگی |
| پراکندگی (1625 نانومتر) | ps/(nm·km) | — |
| پهنای باند (850 نانومتر) | MHz·km | پهنای باند |
| پهنای باند (1300 نانومتر) | MHz·km | — |
| طول موج پراکندگی صفر | نانومتر | ≥1295, ≤1320 |
| شیب پراکندگی صفر | نانومتر | — |
| حداکثر فیبر منفرد PMD | — | ≤0.11 |
| مقدار لینک طراحی PMD | ps(nm²·km) | — |
| طول موج قطع فیبر λc | نانومتر | — |
| طول موج قطع کابل λcc | نانومتر | — |
| MFD (1310 نانومتر) | μm | — |
| MFD (1550 نانومتر) | μm | — |
| دریچه عددی (NA) | — | 0.200 ± 0.015 |
| پله (میانگین اندازه گیری دو جهته) | dB | ≤0.10 |
| ناهمواری در طول و نقطه فیبر | dB | ≤0.10 |
کد رنگ فیبر
| شماره | رنگ | شماره | رنگ |
|---|---|---|---|
| 1 | آبی | 7 | قرمز |
| 2 | نارنجی | 8 | سیاه |
| 3 | سبز | 9 | زرد |
| 4 | قهوه ای | 10 | بنفش |
| 5 | خاکستری | 11 | صورتی |
| 6 | سفید | 12 | آبی روشن |
خدمات OEM / ODM
ما خدمات کامل OEM و ODM را ارائه می دهیم. اگر مایلید لوگوی برند خود را روی کالاها نمایش دهید - مانند روی کابل، کیسه بسته بندی، برچسب یا هر جای دیگر - ما می توانیم الزامات شما را برآورده کنیم. خدمات OEM و ODM ما همیشه آماده کمک است.
بسته بندی
طبق بسته بندی استاندارد صادراتی:
- جعبه کارتن
- جعبه چوبی
- پالت چوبی
حمل و نقل
- اکسپرس بین المللی مانند UPS، TNT، DHL و غیره.
- هوایی بین المللی: CA، AA، EA و غیره.
- از طریق دریا
