کابل فیبر نوری هوایی خودنگهدار 144 رشته OM4 چند حالته 50/125 PSP فولادی زره‌دار شکل 8 GYTC8S

کابل فیبر نوری هوایی شکل 8 GYTC8S یک کابل فیبر نوری کلاسیک با استحکام فلزی و خودنگهدار لوله شل در فضای باز به شکل 8 است. این کابل به طور گسترده برای نصب هوایی مستقیم بدون نیاز به سیم پیام رسان جداگانه استفاده می شود.

مقطع عرضی یکپارچه "8" آن واحد انتقال نوری و پیام رسان فولادی گالوانیزه با کشش بالا را در یک غلاف بیرونی پیوسته HDPE متحد می کند و آن را به یک ابزار کارآمد از نظر هزینه و با قابلیت اطمینان بالا برای ساخت شبکه های هوایی مخابراتی جهانی تبدیل می کند. ظرفیت کابل فیبر نوری هوایی شکل 8 GYTC8S از 2 فیبر تا 288 فیبر متغیر است.

این یک کابل هوایی چند حالته زره دار سنگین در فضای باز به شکل 8 خودنگهدار است که فیبر چند حالته OM4 50/125 میکرومتر بهینه شده با لیزر را با ساختار هوایی یکپارچه شکل 8 زره دار فولادی GYTC8S ترکیب می کند.

این کابل به طور گسترده برای اتصال هوایی در فضای باز بین ساختمان های مراکز داده، لینک های هوایی ستون فقرات پرسرعت 40G/100G پارک های صنعتی، دسترسی به شبکه پرسرعت بین ساختمانی پردیس، و سناریوهای بازگشت شبکه نظارت با وضوح بالا در فضای باز که نیاز به حفاظت مکانیکی بالا و انتقال چند حالته پرسرعت دارند، استفاده می شود.

• تضعیف: ≤3.0~3.5 دسی بل بر کیلومتر در 850 نانومتر، ≤1.0~1.5 دسی بل بر کیلومتر در 1300 نانومتر، کاملاً مطابق با الزامات کم اتلاف برای انتقال چند حالته پرسرعت.
• پهنای باند: پهنای باند مدال موثر ≥4700 مگاهرتز*کیلومتر در 850 نانومتر، پهنای باند پرتاب بیش از حد پر شده ≥3500 مگاهرتز*کیلومتر در 850 نانومتر، بسیار فراتر از عملکرد فیبرهای چند حالته OM3.
• قابلیت انتقال: از اترنت گیگابیتی 10 گیگابیت بر ثانیه 10GBase-SR تا 550 متر، انتقال پرسرعت 40G/100G تا 150 متر پشتیبانی می کند و کاملاً با پروتکل های کانال فیبر 1G/4G/8G/16G/25G سازگار است و کاملاً با سیستم های منبع نور VCSEL کم هزینه مطابقت دارد.

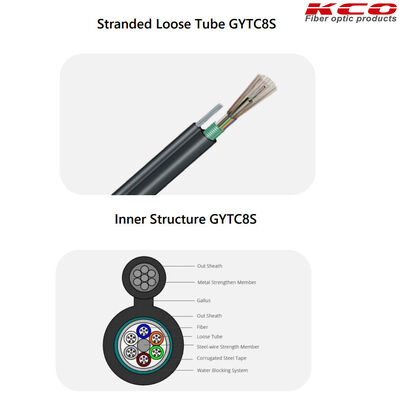

کابل کاملاً مطابق با استاندارد فیبر چند حالته OM4 IEC 60793-2-10 A1a.3، استاندارد صنعت کابل خودنگهدار شکل 8 YD/T 1155 چینی، و مشخصات عمومی کابل نوری بین المللی IEC 60794-1-2، با گواهینامه های CE، RoHS و ISO9001 برای تحویل پروژه جهانی است.ساختار کابل هوایی فیبر نوری GYTC8Sواحد نوری — فیبرهای چند حالته OM4:

• لوله های شل با مدول بالا PBT: هر لوله تا 12 فیبر OM4 را در خود جای می دهد، ساخته شده از مواد PBT با استحکام بالا مقاوم در برابر هیدرولیز. لوله ها کاملاً با ژل مسدود کننده آب تیکسوتروپیک غیر قطره ای پر شده اند که تنش مکانیکی را بافر می کند، رطوبت را جدا می کند و طول اضافی دقیق فیبر را رزرو می کند تا از کشش اضافی بر روی فیبرها در حین خم شدن یا کشش اطمینان حاصل شود.
• طناب های پرکننده غیر جاذب رطوبت: هنگامی که تعداد لوله های شل برای تشکیل یک لایه رشته ای دایره ای کامل کافی نباشد، طناب های پرکننده با کشش بالا که آب جذب نمی کنند برای حفظ گردی و پایداری ساختاری هسته کابل رشته ای اضافه می شوند.
• عضو استحکام دهنده فلزی مرکزی: یک سیم فولادی گالوانیزه با کشش بالا و جامد از مرکز هندسی هسته کابل رشته ای عبور می کند و استحکام کششی هسته را برای کل واحد انتقال نوری فراهم می کند و از کشش فیبر تحت بار تعلیق هوایی طولانی مدت جلوگیری می کند.
• لایه رشته ای معکوس S-Z:تمام لوله های شل و طناب های پرکننده با فناوری رشته ای معکوس S-Z بهینه شده در اطراف عضو استحکام دهنده مرکزی رشته می شوند که افزونگی فیبر کافی را رزرو می کند و به طور موثر از آسیب فیبر ناشی از کشش محوری جلوگیری می کند.
• سیستم مسدود کننده آب در کل مقطع:نوار مخصوص مسدود کننده آب بین لایه های رشته ای قرار می گیرد و یک نوار مسدود کننده آب با انبساط بالا کل هسته رشته ای را کاملاً می پوشاند و مهاجرت طولی آب را در داخل کابل کاملاً مسدود می کند.
• مانع رطوبت طولی APL:یک لایه نازک از نوار لمینت شده آلومینیوم-پلی اتیلن (APL) به صورت طولی در اطراف نوار مسدود کننده آب پیچیده می شود و اولین مانع رطوبتی مهر و موم شده را برای مسدود کردن ورود رطوبت جانبی تشکیل می دهد.
• زره فولادی موجدار PSP:یک لایه نوار فولادی موجدار با پوشش پلاستیکی دو طرفه (PSP) به صورت طولی در خارج از لایه APL پیچیده می شود و دومین مانع حفاظت مکانیکی سنگین را تشکیل می دهد. این لایه به شدت عملکرد ضد خرد شدن، ضد ضربه و ضد جوندگی کابل را افزایش می دهد و آن را بسیار مقاوم تر از انواع GYTC8Y بدون زره می کند.
• واحد پیام رسان بالایی تحمل کننده بار:یک سیم پیام رسان گالوانیزه 7 رشته ای با قطر 1.2 تا 1.6 میلی متر با استحکام بالا در حلقه دایره ای بالایی پروفیل شکل 8 تعبیه شده است. این سیم 100% بار کششی تعلیق هوایی را تحمل می کند، با نیروی کششی مجاز طولانی مدت تا 4000 نیوتن و نیروی کششی اوج کوتاه مدت تا 9000 نیوتن، که از حداکثر دهانه هوایی ایمن 80 متر پشتیبانی می کند.
• غلاف واحد نوری زره دار پایینی:هسته کابل زره دار PSP کاملاً در حلقه دایره ای پایینی پروفیل شکل 8 کپسوله شده است، با غلاف که به طور محکم به لایه زره PSP متصل شده است تا یک ساختار مهر و موم شده یکپارچه فولادی-پلی اتیلن (S) قابل اعتماد تشکیل دهد.
• غلاف بیرونی یکپارچه HDPE مقاوم در برابر اشعه ماوراء بنفش:پیام رسان فولادی بالایی و هسته کابل زره دار پایینی در یک غلاف پیوسته پلی اتیلن با چگالی بالا (HDPE) سیاه رنگ، مخلوط با تثبیت کننده های UV و افزودنی های ضد پیری، هم اکسترود می شوند. ضخامت غلاف به شدت کنترل می شود تا الزامات مقاومت در برابر آب و هوای فضای باز 30+ سال را برآورده کند، با ابعاد کلی معمولی از 10.6×20.8 میلی متر (2 تا 20 هسته) تا 13.5×24.5 میلی متر (144 هسته).
• ویژگی های کلیدیعملکرد کششی فوق العاده بالا

• سیستم مسدود کننده آب در کل مقطع
• لایه حفاظت زرهی دوگانه: مانع رطوبت طولی APL، زره فولادی موجدار PSP
• سیستم غلاف بیرونی یکپارچه شکل 8: واحد پیام رسان بالایی تحمل کننده بار، غلاف واحد نوری زره دار پایینی
• غلاف بیرونی یکپارچه HDPE مقاوم در برابر اشعه ماوراء بنفش
• کاربردها
• لینک های پرسرعت هوایی بین ساختمانی پردیس مرکز داده

• شبکه نظارت پرسرعت و ستون فقرات شبکه در فضای باز پردیس و دانشگاه
• شبکه ارتباطی یکپارچه لامپ خیابان شهر هوشمند
• استقرار اضطراری شبکه پرسرعت موقت و رویداد در مقیاس بزرگ
• بازگشت شبکه نظارت پرسرعت منطقه دیدنی دورافتاده و کوهستانی
• مشخصات فیبر
• پارامتر

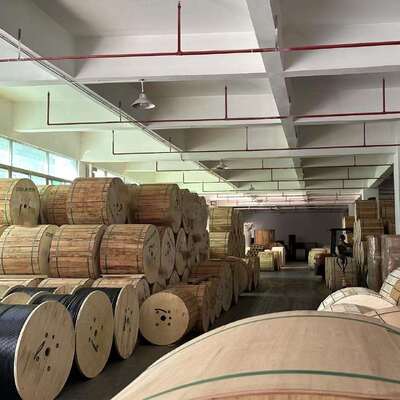

طبق بسته بندی استاندارد صادراتی:

جعبه چوبی

• پالت چوبی
• حمل و نقل
• اکسپرس بین المللی مانند UPS، TNT، DHL و غیره.

• از طریق دریا
