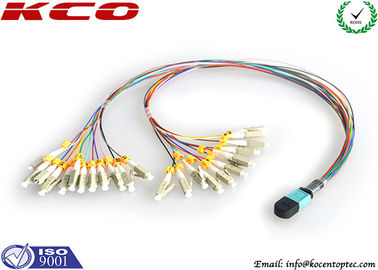

  • 24 Fibers MPO MTP Patch Cord MTP to LC Breakout Cable for QSFP OSFP High Density Data Center
  • 24 Fibers MPO MTP Patch Cord MTP to LC Breakout Cable for QSFP OSFP High Density Data Center
  • 24 Fibers MPO MTP Patch Cord MTP to LC Breakout Cable for QSFP OSFP High Density Data Center
Place of Origin Guangdong, China
نام تجاری KCO
گواهی RoHS, ISO9001
Model Number MPO-24LC-fanout-xM
Minimum Order Quantity Negotiation
قیمت negotiable
Packaging Details PE bag, carton box, wooden pallet
Delivery Time 2~7 days after get payment
شرایط پرداخت Western Union، T/T، L/C
Supply Ability 50,000pcs/month
جزئیات محصول
رابط 1 MPO، MTP رابط 2 LC، LC/APC، FC، FC/APC، SC، SC/APC
فیبر 24 الیاف پوشش کابل PVC، LSZH، OM3، OFNR، OFNP، Plenum
از دست دادن درج 0.35db ضرر برگشتی 60db
برجسته کردن

کابل فیبر نوری شکستگی

,

کابل برک آوت فیبر نوری
پیام بگذارید
توضیحات محصول
مرور کلی محصول

کابل پچ ترانک MPO/MTP 24 فیبر یک کابل فیبر نوری با چگالی بالا است که برای اتصال فرستنده گیرنده QSFP و OSFP طراحی شده است. این کابل فن اوت 24 هسته ای که در یک انتها با کانکتور MTP/MPO و در انتهای دیگر با کانکتورهای LC خاتمه یافته است، انتقال سیگنال قابل اعتماد و با کارایی بالا را برای محیط های مراکز داده، مخابرات و شبکه های سازمانی ارائه می دهد.

ویژگی های کلیدی
  • گزینه های تک حالته و چند حالته (صاف) APC (زاویه دار 8 درجه) موجود است
  • چگالی بالای فیبر — تا 24 فیبر برای چند حالته
  • تعداد فیبرهای موجود در هر کانکتور: 4، 8، 12 و 24
  • طراحی کانکتور با قفل فشاری/کششی
  • افت بازگشت بالا با پولیش APC
  • مطابق با مشخصات Telcordia GR-1435-CORE و استاندارد RoHS
کاربردها
  • FTTH، CATV، LAN، MAN، WAN و تست و اندازه گیری
  • انتقال ویدئو و انتقال داده
  • اتصال دستگاه فعال
  • نصب در محل
  • شبکه های مخابراتی و پردازش داده
  • سیستم های صنعتی و پزشکی
  • یکپارچه سازی سیستم برای شبکه های دوربرد، شهری و دسترسی
درباره کابل های بریک اوت فیبر MTP/MPO

کابل های هارنس MTP/MPO — که به نام کابل های بریک اوت MTP/MPO یا کابل های فن اوت MTP/MPO نیز شناخته می شوند — کابل های فیبر نوری هستند که در یک انتها با کانکتورهای MTP/MPO و در انتهای دیگر با کانکتورهای MTP/MPO/LC/FC/SC/ST/MTRJ (معمولاً MTP به LC) خاتمه یافته اند. کابل اصلی معمولاً یک کابل گرد 3.0 میلی متری LSZH با پایه های بریک اوت 2.0 میلی متری است. کانکتورهای مادگی و نری MPO/MTP موجود هستند و کانکتورهای نوع نری شامل پین هستند. تمام کانکتورهای MPO/MTP از برند USConec استفاده می کنند.

MTP یک سیستم پیش اتصال فیبر نوری با چگالی بالا است که معمولاً در سه حوزه استفاده می شود:

  • کاربردهای مراکز داده با محیط های با چگالی بالا
  • فیبر نوری به ساختمان (FTTB)
  • کاربردهای کانکتور داخلی در تجهیزات فیبر

تمام کابل های پچ فیبر MPO/MTP مطابق با استانداردهای IEC-61754-7 و TIA-604-5 (FOCIS-5) هستند. هر دو نوع استاندارد و الیت موجود هستند. گزینه های روکش شامل کابل گرد 3.0 میلی متری، کابل روبان با روکش صاف، یا کابل های MTP روبان برهنه است. کابل های پچ فیبر نوری MTP تک حالته و چند حالته، مجموعه های سفارشی کابل فیبر نوری MTP، و کابل های پچ MTP/MPO 9/125، 50/125، 62.5/125، SM، MM، سیمپلکس، دوبلکس، 12 هسته ای، 24 هسته ای و 48 هسته ای همگی موجود هستند.

کابل های هارنس MTP/MPO برای کاربردهای با چگالی بالا که نیاز به عملکرد بالا و نصب سریع دارند، طراحی شده اند. آنها انتقال از کابل های چند فیبر به فیبرهای منفرد یا کانکتورهای دوبلکس را فراهم می کنند و نیازهای مختلف کابل کشی فیبر را برآورده می کنند.

ساختار کابل
Diagram showing the construction layers of an MTP/MPO fiber breakout cable, including outer jacket, strength members, and optical fibers
مشخصات کانکتور MTP/MPO
نوع تک حالته (پولیش APC) تک حالته (پولیش UPC) چند حالته (پولیش PC)
تعداد فیبر 8، 12، 24 و غیره 8، 12، 24 و غیره 8، 12، 24 و غیره
نوع فیبر G652D، G657A1 و غیره G652D، G657A1 و غیره OM1، OM2، OM3 و غیره
حداکثر افت درج الیت کم افت استاندارد الیت کم افت استاندارد الیت کم افت استاندارد
≤0.35 دسی بل ≤0.75 دسی بل ≤0.35 دسی بل ≤0.75 دسی بل ≤0.35 دسی بل ≤0.60 دسی بل
افت بازگشت ≥60 دسی بل ≥60 دسی بل NA
دوام ≥500 بار ≥500 بار ≥500 بار
دمای عملیاتی -40℃ ~ +80℃ -40℃ ~ +80℃ -40℃ ~ +80℃
طول موج تست 1310 نانومتر 1310 نانومتر 1310 نانومتر
تست درج-کششی 1000 بار < 0.5 دسی بل
تعویض < 0.5 دسی بل
نیروی ضد کششی 15 کیلوگرم نیرو
اطلاعات سفارش
MPO/PC - MPO/PC - SM - 12CORE - 2M - LSZH
① نوع کانکتور ② انتهای فرول ③ نوع هسته ④ تعداد فیبر ⑤ طول کابل ⑥ نوع کابل
  1. نوع کانکتور: FC، SC، LC، ST، MTRJ، MU، E2000، MPO، DIN، D4، SMA
  2. انتهای فرول: PC، UPC، APC
  3. نوع هسته: تک حالته (SM: 9/125 µm)، چند حالته (MM: 50/125 µm یا 62.5/125 µm)
  4. تعداد فیبر: 4 هسته، 8 هسته، 12 هسته، 24 هسته
  5. طول کابل: 1، 2، 3 متر، یا سفارشی
  6. نوع کابل: PVC، LSZH، OM3، OFNR، OFNP، پلوتونیوم
خدمات OEM / ODM

برندینگ سفارشی موجود است — لوگوی برند خود را بر روی کالاها، از جمله کابل، کیسه بسته بندی، برچسب، یا هر مکان دیگری نمایش دهید. خدمات OEM و ODM همیشه آماده برآورده کردن الزامات شما هستند.

بسته بندی و حمل و نقل
بسته بندی
  • طبق بسته بندی استاندارد صادراتی
  • جعبه کارتن، جعبه چوبی، پالت چوبی
حمل و نقل
  • اکسپرس بین المللی مانند UPS، TNT، DHL و غیره
  • هوایی بین المللی: CA، AA، EA و غیره
  • از طریق دریا
